風冷自由冷冷水機組

助力數據中心冷卻行業高效節能

隨著全球信息技術的高速發展，數據中心行業呈現急速增長的趨勢，數據中心占全社會耗電量的比值逐年增加，基本占到全社會用電量的2%-4%。而在數據中心能耗占比中，因?yàn)榭照{(diào)系統需要全年不停機制冷運行，制冷系統的能耗占比為 30%至40%。因此空調的節能是數據中心行業的重點節能方向。

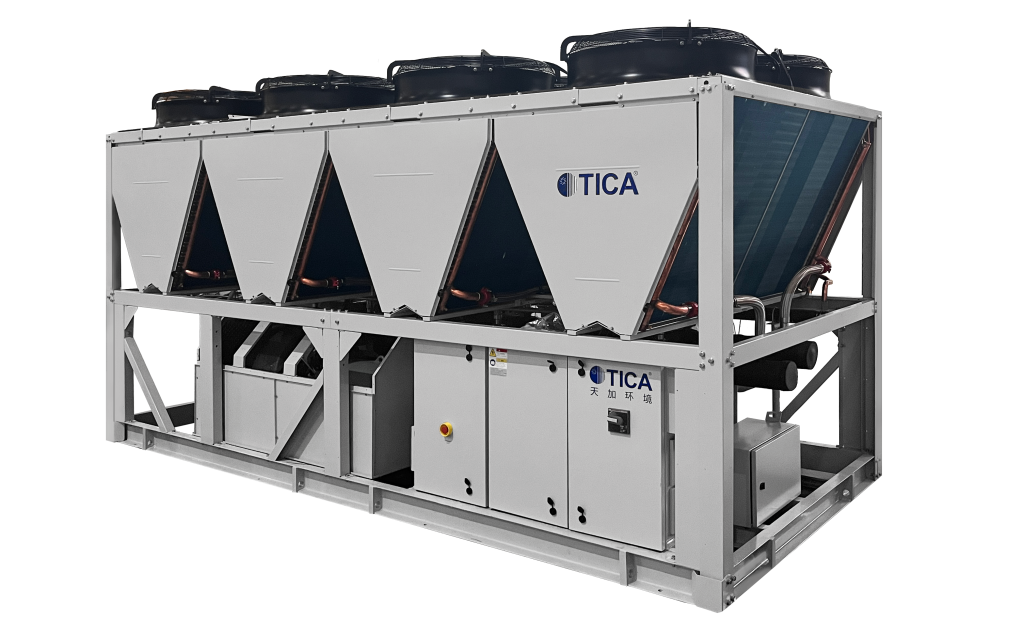

圖｜天加風冷自由冷冷水機組

天加風冷自由冷冷水機組，采用室外低溫環境空氣對冷水進行直接冷卻，獲得免費冷源的自由冷技術，大幅降低數據中心冷卻系統的能耗，優化數據中心PUE指標，在全球數據中心行業得到了客戶的青睞。

01智慧運行

天加風冷自由冷冷水機組，采用自由冷換熱器和冷凝器平行安裝，機組根據環境溫度及冷水供水溫度目標自動調節運行模式，可實現冬季100%自由冷、過渡季節自由冷和壓縮機聯合制冷、夏季壓縮機制冷三種模式運行，達到最節能的工作狀態點。

圖｜系統原理示意圖

02高效節能

天加風冷自由冷冷水機組可以利用自然界低溫空氣進行冷卻，隨著環境溫度的降低，自由冷卻的比例越來越大，機組的功耗越來越低，直至100%自由冷卻，僅有少量風扇功耗，從而大幅降低機組用電量。

以溫哥華某數據中心為例

TICA

該數據中心冷卻系統的供回水溫度按20℃/27℃設計，在溫哥華冬冷夏涼的環境工況下，天加自由冷冷水機組100%自由冷卻的運行時間，占全年總運行時間占比可高達50.3%；壓縮機部分負荷運行時間占比為49.6%，而壓縮機滿負荷運行只有0.1%的時間。因此在合適的環境溫度工況下，自由冷卻技術為數據中心帶來的節能潛力巨大。

圖｜溫哥華某數據中心數據

03穩定可靠

數據中心的穩定運行是關鍵，風冷自由冷冷水機組可根據用戶需要配備雙路電源自動轉換開關（ATS)，市電斷電時機組自動切換到備用電源；超級電容或者UPS快速啟動為機組控制器提供不間斷電源，機組斷電重啟后可快速重啟，快速恢復供冷；有源諧波處理，守護數據中心的穩定、安全運行。

圖｜快速啟動示例

04超低溫運行

為最大化獲得免費冷源，某些項目地點環境溫度極低，機組需要在超低環境溫度下穩定運行。天加對需要在極端低溫運行的客戶，提供風冷自由冷冷水機組“低溫套件”配置，選擇特殊零部件及保溫防護措施，保證機組在-35℃甚至更低環溫下正常穩定運行；

圖｜壓縮機保溫、隔音箱組件

05廣泛應用

天加風冷自由冷冷水機組一經推出，即得到全球多個數據中心項目的青睞。除了數據中心行業，其他諸如藥廠、工藝?yán)鋮s等需要常年制冷的場所，也可以廣泛應用天加風冷自由冷式冷水機組，降低空調系統能耗。

圖｜風冷自由冷冷水機組施工現場
